Монолитный фундамент для каркасного дома нужен не в каждом проекте. Лёгкий дом на устойчивом грунте в Москве и Московской области часто опирают на винтовые сваи с ростверком. Пучинистый суглинок, весенняя верховодка, слабое основание или подвал сдвигают выбор к монолитной ленте или плите. Тип задают грунт и вода участка.
Нужен ли каркасному дому монолит
При пучинистом суглинке, весенней верховодке, слабом или неоднородном основании и при подвале нужен монолитный фундамент. Бетон укладывают лентой, плитой или ростверком и связывают пятно в общий контур. Пока грунт под домом садится или пучится неравномерно, контур держит углы ближе друг к другу.
До подписания сметы попросите у подрядчика три вещи письменно: тип основания, грунт, на котором он стоит, и будет ли подвал. К этой записке приложите отчёт по пятну дома или оговорку, что тип предварительный и изменится после скважин. Фраза «под каркасник хватит малого» без скважин остаётся догадкой.
Акт скрытых работ и паспорт бетона фиксируют арматуру и марку смеси до монтажа обвязки.
Чего каркасный дом ждёт от фундамента

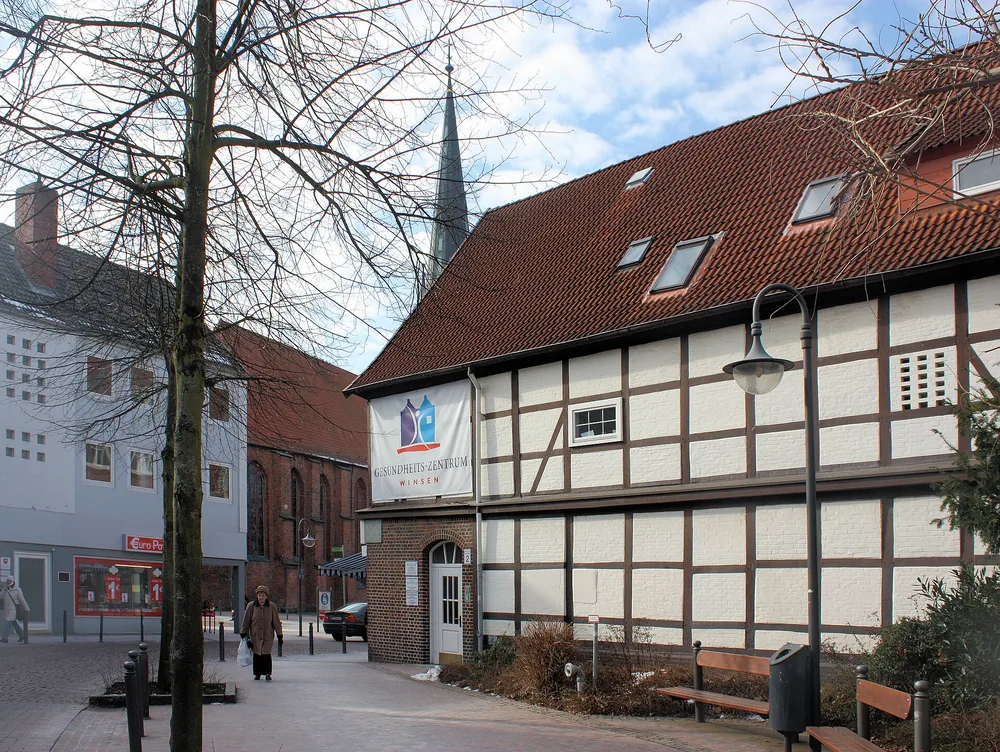

Фахверковый дом на Nordertorstraße в Винзене (Луэ): стены держит деревянный каркас. Фото: Dguendel · CC BY 3.0
Каркасный дом мало весит, и фундамент под ним нагружен слабее, чем под кирпичом или газобетоном той же площади. Пучинистый грунт при замерзании поднимает дом – неравномерный подъём перекашивает стойки и бьёт по окнам и отделке.
У подрядчика просите расчёт на грунт участка, а формулу «стены лёгкие, значит фундамент попроще» в договор не кладите: она подменяет проверку пучения весом стен. Предельную неравномерную осадку задаёт расчёт по СП 22.13330 под конкретную схему дома. Попросите показать предел и пункт расчёта, из которого он взят, и ваш план в папке.
Нижняя обвязка садится на ровный верх, на гидроизоляцию и на анкеры по плану: шаг, диаметр и заделка в бетон. Между бетоном и брусом нужен непрерывный слой, иначе дерево тянет влагу из сырого бетона капилляром. Слой принимают до монтажа каркаса, с осмотром каждого анкера, а деревянные узлы сверяют с проектом и со СП 64.13330.
Как грунт и вода участка в Москве и МО влияют на выбор
В Москве и области под домом чаще лежат суглинки, а весной вверху стоит верховодка.
Пучинистые суглинки и моренные грунты
Покровные и моренные суглинки обычны: в морене песок, глина и камни сменяются в пятне дома. В отчёте смотрите наименование грунта и степень пучинистости по строке, где указана методика. Классификацию сверяют с ГОСТ 25100 и просят приложить степень пучения к выбору типа.
Одной выработки в углу участка мало, если пятно длинное или рельеф ломается. Попросите показать, какие скважины попадают в контур дома и какой слой принят несущим. Иначе расчёт описывает соседний разрез, и стойки встанут на ваш.
Верховодка и уровень грунтовых вод
Верховодка собирается в верхних слоях после снега и дождей: весной траншея полная, а в сухой месяц та же скважина воду не встречает. Замер уровня привязывают к мокрому сезону: летний замер верховодку пропускает.
Изыскания показывают уровень грунтовых вод и отделяют верховодку от напорной воды. Для подвала сезонная верховодка уходит дренажом и планировкой, а напорная вода держит подвал постоянно. Гидроизоляцию со стенами считают на этот напор – в отчёте попросите отдельную фразу, какой из двух режимов принят.
Глубина промерзания
Винтовую сваю заглубляют ниже глубины промерзания, чтобы мёрзлый грунт не поднял ствол с домом. Глубину считают по грунту участка: климатические данные берут по СП 131.13330, правила заложения – по СП 22.13330. Одна цифра на Московскую область этот расчёт не закрывает: в договоре должна лежать глубина вашего пятна, с указанием грунта, для которого её посчитали.
Какие бывают фундаменты под каркасный дом и где их границы
Таблицу читайте как границу сметы: грунт, вода и подвал задают строку, последний столбец – фактор цены.
| Тип | Грунт | Вода | Подвал | Трудоёмкость | Что двигает цену |
|---|---|---|---|---|---|
| Сваи с ростверком | Устойчивый, лопасть ниже промерзания | Влажный грунт ускоряет коррозию | Не делают | Без большого котлована | Число свай, ростверк, защита металла |
| Лента | По расчёту, заглублённая ниже промерзания | Близкая вода заполняет траншею | Даёт заглублённая лента | Траншея, опалубка, арматура | Глубина, бетон, дренаж |
| Плита и УШП | Пучинистый и слабый по расчёту | Воду отводят от подошвы | Не делают | Подготовка на всю площадь | Площадь, бетон, утеплитель, сети УШП |
| Столбчатый | Устойчивый, под лёгкую постройку | Сырой грунт поднимает столбы по-разному | Не делают | Малый объём бетона | Число столбов и обвязка |
Винтовые сваи с ростверком
Ростверк связывает оголовки и даёт плоскость под обвязку: деревянный совмещают с обвязкой, металлический требует защиты от ржавчины, монолитный добавляет жёсткость при разном смещении оголовков. У подрядчика спросите толщину стенки, покрытие металла, заполняют ли ствол раствором и какой расчёт по СП 24.13330 это подтверждает. Спецификацию защиты и журнал установки с глубиной лопасти и отметкой оголовка по каждой свае кладите в договор рядом с числом свай.
Ленточный фундамент: мелкозаглублённый и заглублённый
Дренаж и гидроизоляцию заглублённой ленты кладут в ту же смету, что и бетон, иначе заглубление работает как колодец. Мелкозаглублённую ленту ставлю в смету только с расчётом на пучение: подушка, утепление, отвод воды.
Плита и утеплённая шведская плита
В УШП входят утепление контура и обычно тёплый пол с сетями, и плита служит фундаментом и основанием пола. Обычная плита остаётся бетонным диском – утепление и трассы при ней делают отдельно. Сети, замоноличенные в УШП, после заливки не переложить без вскрытия бетона, поэтому трассы утверждают до арматурных работ.
Столбчатый фундамент
Столбы оставляйте крыльцу, террасе и хозблоку: жёсткого контура по периметру жилого дома нет. Жилой каркасный дом на пучинистом суглинке я на столбах не ставлю: мёрзлый грунт поднимает опоры по-разному, и проёмы уезжают.
Если в смете жилого дома стоят столбы, попросите расчёт на пучение и схему связи оголовков. Без связки и отчёта по грунту граница схемы – лёгкая пристройка, не коробка с окнами и отделкой.
Когда монолит оправдан, а когда избыточен
Вы сверяете грунт и сезон воды, затем подвал и этажность, а тип называете только после этих вводных. Расчёт при однородном устойчивом грунте с глубокой водой не просит объёма плиты, и её берут как пол, если вы сами хотите бетонный диск.
Пучинистый грунт или верховодка без подвала ведут к плите, к УШП или к сваям с монолитным ростверком. Мелкозаглублённую ленту включайте только с готовым расчётом на пучение: без бумаги она в работу не идёт.
Подвал означает заглублённую монолитную ленту или плиту со стенами и гидроизоляцию. Если в шурфе весной стоит верховодка, воду и гидроизоляцию решите раньше стен.
Сваи с монолитным ростверком берите, когда нужны и глубина, и единый контур, а плита по рельефу или по объёму бетона лишняя. На заметном уклоне так часто спокойнее, чем резать пятно под УШП.
Жёсткий контур имеет смысл там, где слои в пятне разные и углы могут жить отдельно. На ровном устойчивом грунте с глубокой водой тот же контур из монолитной плиты добавляет бетон без задачи, которую он решает.
Мнение. Если грунт устойчивый, вода глубокая, дом одноэтажный и подвала нет, задачу закрывают винтовые сваи с ростверком.
Какие изыскания и какой проект нужны частному дому
Геологический отчёт называет тип грунта, несущую способность, уровень грунтовых вод, пучинистость и рекомендацию по основанию. Отчёт и запись в договоре, на каком отчёте выбран тип, закрывают вопрос грунта, а статья 48 закрывает вопрос проектной документации.
Статья 47 того же кодекса указывает, что инженерные изыскания выполняют для подготовки проектной документации, строительства и реконструкции объектов капитального строительства. Отдельной нормы про каркасный дом в этой статье нет. Она называет цели изысканий, поэтому в договоре пишут, какой отчёт лежит в основе фундамента.
Число скважин и цена изысканий зависят от площади пятна и неоднородности разреза. Сумму называют после этих вводных, а общей цены на любой дом нормы не устанавливают.
В письменном виде просите вес и состав дома, схему нагрузок на основание и обоснование типа – со строкой отчёта, на которую опирается выбор. Фраза «мы всегда так льём под каркас» таким листом не считается.
Если рекомендация молча предполагает дренаж или замену слабого слоя, эти работы должны появиться в смете тем же решением, а не после монтажа каркаса.
Факт. По статье 48 Градостроительного кодекса подготовка проектной документации не требуется при строительстве и реконструкции объекта индивидуального жилищного строительства и садового дома. Застройщик вправе обеспечить её по своей инициативе.

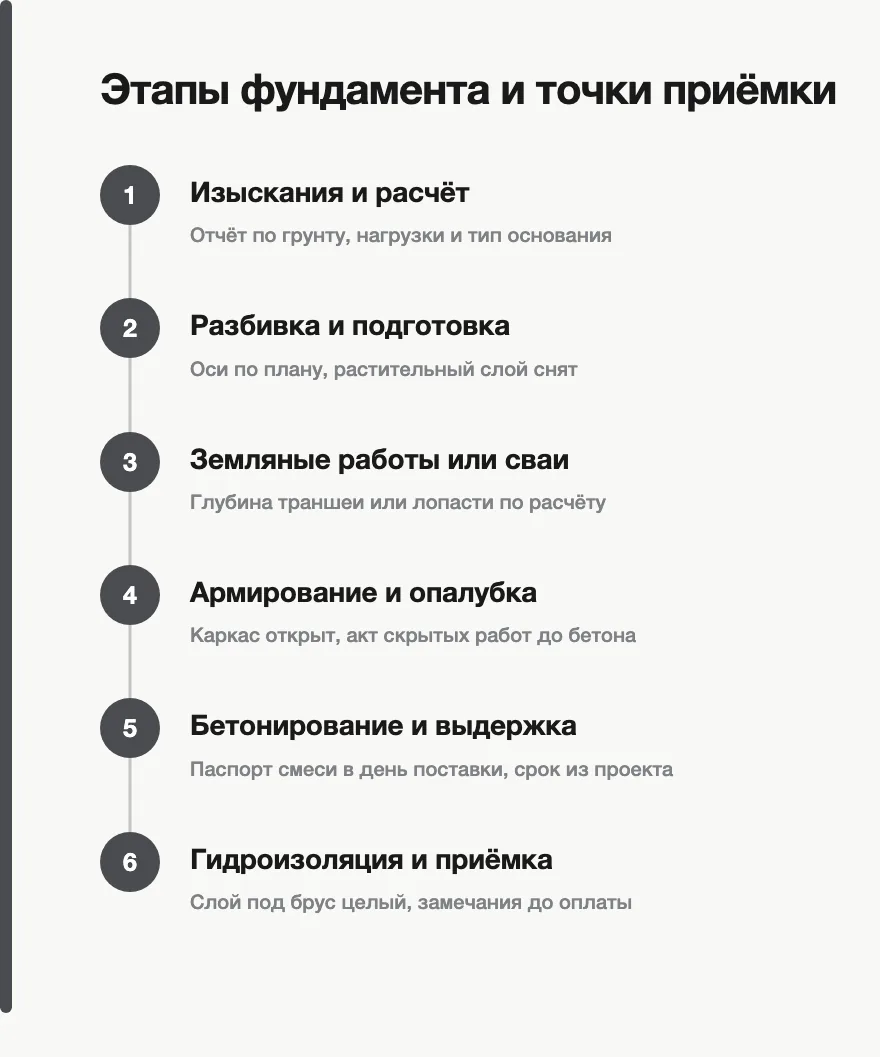

Из каких этапов состоит фундаментная работа и что видит заказчик
Пока слой открыт, вы сверяете его с расчётом, снимаете фото и подписываете акт.
На морозе смесь набирает прочность иначе, чем в тёплый месяц. В договоре фиксируют, кто отвечает за уход: прогрев, укрытие и контроль. Без этой записи зимний график каркаса не подписывают.
Опалубке на ленте и плите посвящён разбор: опалубка для монолитных конструкций. На приёмке щиты держат геометрию, а каркас целиком открыт до бетона.
- Изыскания и расчёт. Отчёт по грунту, схема нагрузок и тип основания.
- Разбивка и подготовка. Оси совпадают с планом, растительный слой снят по проекту.
- Земляные работы или сваи. Глубина траншеи или отметка лопасти по расчёту, до закрытия грунта есть фото или журнал.
- Армирование и опалубка. Каркас виден целиком, акт скрытых работ подписывают до бетона.
- Бетонирование. Марка в накладной совпадает с договором, паспорт бетона забирают в день поставки.
- Выдержка. Обвязку не монтируют раньше срока из проекта для этой смеси.
- Гидроизоляция под обвязку. Слой под брусом непрерывный.
- Приёмка. Замечания фиксируют письменно до оплаты следующего этапа.
Перед обвязкой верх очищают от налипшего раствора, иначе брус на буграх даёт щель. Как делить платежи по монолиту, разобрано отдельно: поэтапная оплата монолитных работ.
Снимайте три кадра: арматурный каркас до приёмки бетона, накладную в день миксера и верх после распалубки с рейкой на плоскости.
Как принять фундамент и какие документы забрать
К нижней обвязке подходят с актом скрытых работ, паспортом бетона и протоколом образцов, если отбор образцов записан в договоре. Допуски по горизонтали и размерам лежат в договоре отдельной строкой: миллиметры из чужой памятки без вашего проекта в общее правило не переносят. Акт фиксирует армирование и подготовку основания до бетонирования – привязку к осям, соответствие каркаса проекту и подпись до приёмки бетона. К акту прикладывают фото каркаса, иначе через месяц спорить не о чем.
Паспорт сверьте с договором и накладной в день поставки: марка и поставщик должны совпасть. Если в договоре указан ГОСТ 7473, паспорт идёт как документ о качестве смеси по этому стандарту. Протокол испытания образцов относят к ГОСТ 10180, когда отбор записан в договоре. Для типового дома без такой строки протокол не становится автоматической бумагой приёмки, поэтому отбор и сторону, которая его заказывает, впишите до первого миксера.
- Горизонталь верха. Рейка или нивелир, результат в акте приёмки.
- Диагонали. Расхождение двух диагоналей в пределах допуска из договора.
- Анкеры. Стоят по плану, сидят плотно, резьба не забита бетоном.
- Гидроизоляция под обвязкой. Слой непрерывный и не порван крепёжом.
- Акт скрытых работ. Подписан до приёмки бетона, к нему приложены фото каркаса.
- Паспорт бетона. Марка и поставщик совпадают с договором и накладной.
- Протокол образцов. Есть, если отбор записан в договоре.
Для типового частного дома эти бумаги живут как условие договора и не равны полному комплекту исполнительной документации промышленной стройки. Геометрию и уход за бетоном можно привязать в договоре к СП 70.13330, если хотите сверять работы по этому своду.
По статье 720 Гражданского кодекса заказчик в сроки и в порядке, которые заданы договором подряда, осматривает результат и при недостатках сразу заявляет о них подрядчику. Текст замечаний по фундаменту отдайте до оплаты следующего этапа. Статья 755 относится к договору строительного подряда: если договор не установил иное, подрядчик гарантирует достижение показателей из технической документации и возможность эксплуатации в течение гарантийного срока. В договор впишите сам срок и перечень показателей фундамента, иначе гарантийная фраза висит без предмета.
Типичные ошибки
Копирование «как у соседа» переносит чужие скважины на ваше пятно: дом через забор стоит на другом слое. Сваи для сухого песка на влажном суглинке получают подъём ствола и коррозию, хотя с улицы каркас выглядит так же.
Сваи без ростверка, без защиты металла и без решения, заполнять ли ствол, оставляют оголовки смещаться по отдельности, а влага ест трубу изнутри. В договор кладут расчёт по СП 24.13330, спецификацию покрытия и журнал глубин.
Без гидроизоляции под нижней обвязкой брус тянет влагу из бетона, и узел начинает гнить до отделки.
Верховодку, дренаж и отмостку иногда оставляют «на потом». Вода у цоколя подпитывает пучение, даже если фундамент посчитали верно. Решите, нужна ли отмостка фундаменту при выбранном типе, и впишите её в ту же смету.
Оплата этапа без акта скрытых работ и без письменного обоснования типа оставляет спор без предмета. Замечание и основание выбора типа фиксируют до перевода денег за следующий этап: после бетона арматуру не показать.
От чего зависит стоимость фундамента под каркасный дом
Смету из восьми факторов считают без готовой ставки в рублях. Тип основания – сваи, лента, плита, УШП или сваи с монолитным ростверком. Пятно застройки и этажность дают объём бетона, опалубку и число свай. Грунт и вода добавляют дренаж, замену слабого слоя и водоотлив из траншеи, подвал – заглубление, стены и наружную гидроизоляцию.
Бетон, армирование и опалубка идут под выбранную схему, подъезд техники и доставка смеси – если миксер не встаёт у пятна. Зимой в смету входят укрытие, прогрев и контроль ухода за бетоном, а изыскания и расчёт замыкают список.
В расшифровке видны материалы, работа и техника, а рядом – то, что в цену не вошло: дренаж, замена грунта, зимние меры, изыскания, вывоз грунта. Строка «фундамент под ключ» без расшифровки состав работ не показывает.
Откуда берётся разница двух смет на похожий объём бетона, разобрано в материале почему смета на монолит отличается. Когда тип уже выбран по грунту, состав работ сверяют со страницей смета на монолитные работы. Если отчёт по грунту, решение по подвалу и план дома на руках, пришлите их.
Частые вопросы
Нужен ли каркасному дому монолитный фундамент?
Не всегда. Лёгкому одноэтажному дому без подвала на устойчивом грунте с глубокой водой обычно хватает винтовых свай с ростверком. Монолитная лента или плита нужны на пучинистых суглинках, при верховодке, на слабом основании и если запланирован подвал. Решают грунт и вода участка.
Можно ли поставить каркасный дом на винтовые сваи?
Да, если изыскания подтвердили грунт, лопасть уходит ниже промерзания, а сваи с ростверком и защитой металла рассчитаны по СП 24.13330. На пучинистом грунте и при воде близко к поверхности схему перепроверяют отдельным расчётом. Подвал на одних сваях не получить.
Нужны ли геологические изыскания под каркасный дом?
Проектная документация для объекта индивидуального жилищного строительства и садового дома по статье 48 Градостроительного кодекса не требуется. Застройщик вправе заказать её сам. Статья 47 говорит, что изыскания выполняют для проекта, строительства и реконструкции, и не заменяет отчёт по вашему пятну. В договоре записывают, на каких данных построен расчёт.
Можно ли сделать подвал под каркасным домом?
Можно, если заложить заглублённую монолитную ленту или плиту со стенами и гидроизоляцию. При воде близко к поверхности добавляют дренаж. Винтовые сваи и столбы подвала не образуют. На участке с верховодкой решение принимают после изысканий, до сметы стен подвала.
Чем утеплённая шведская плита отличается от обычной монолитной плиты?
УШП включает утепление контура и обычно тёплый пол с сетями внутри, поэтому она служит и фундаментом, и основанием пола. Обычная плита остаётся бетонным диском, утепление и трассы при ней делают отдельно. На пучинистом грунте обе схемы идут в работу после расчёта. Подвал и заметный перепад отметок в контуре дома выводят УШП из короткого списка.
Источники
Основание, сваи, климат, бетонные работы и деревянные узлы сверяют со сводами правил. Смесь и образцы — с ГОСТами, которые названы в договоре. Вопрос, обязателен ли проект частному дому, закрывают статьи 47 и 48 Градостроительного кодекса. Осмотр результата и гарантия подрядчика — статьи 720 и 755 Гражданского кодекса.
- Градостроительный кодекс РФ — федеральный закон, статьи 47 и 48
- Гражданский кодекс РФ, часть вторая — федеральный закон, статьи 720 и 755
- Минстрой России — своды правил СП 22.13330, СП 24.13330, СП 131.13330, СП 70.13330, СП 64.13330
- Росстандарт — ГОСТ 25100, ГОСТ 7473-2010, ГОСТ 10180-2012
