Колонны первого этажа и плита перекрытия: монолитные работы в Новой Москве
Фундамент — это ещё не половина дела. Плита держит вес будущего здания, но именно колонны и перекрытие первого этажа определяют, получится ли у архитектора та самая свободная планировка и панорамное остекление, ради которых вообще выбирают монолит.
Почему это не менее ответственный этап, чем фундамент
Ошибка в геометрии колонн на данном этапе не бросается в глаза сразу. Она проявится позже — когда на плиту перекрытия ляжет полная расчётная нагрузка от несущих стен второго этажа, монолитного парапета и стропильной системы кровли.
Каждая из 20 колонн рассчитывается проектировщиком под строго фиксированную точку приложения нагрузки из проекта КЖ. Смещение колонны даже на несколько сантиметров от проектной оси кардинально меняет эпюры изгибающих моментов и распределение усилий по всей вышележащей плите.
- Точечные колоссальные нагрузки со второго этажа на 20 точек фундамента.
- Риск продавливания плиты перекрытия в зоне верха колонн при отсутствии скрытых капителей.
- Допустимое отклонение колонн по вертикали — не более 5 мм на 3 метра высоты (СП 70.13330).
- Недопустимость холодных швов в сопряжении «фундамент — колонна — перекрытие».
- Монолитные выпуски арматуры d16–d25 были заложены в фундаментную плиту ещё в мае.
- Устройство зон усиления на продавливание с поперечными шпильками и хомутами d8–d10.
- Опалубка колонн на винтовых стяжках с раскреплением регулируемыми телескопическими раскосами.
- Использование сертифицированного заводского бетона B25 W6 F100 с автобетононасоса.
Что уже было заложено на этапе фундамента
При заливке фундаментной плиты в Шишкином Лесу мы сразу предусмотрели проектные выпуски рабочей арматуры под каждую из 20 колонн. Длина перепуска стержней составляет не менее 40 диаметров арматуры. Благодаря этому каркас первого этажа образует с основанием неразрывный пространственный монолитный узел.
Стык плиты и колонны тщательно очищается от цементной плёнки металлической щёткой и продувается сжатым воздухом непосредственно перед закрытием опалубки, что гарантирует 100% сцепление бетона.
Ход работ: технология возведения от разметки до заливки
Геодезическая разметка осей и вынос отметок
По чертежам раздела КЖ электронным тахеометром и ротационным лазерным нивелиром на бетонное основание плиты наносятся контуры всех 20 колонн. Проверяются диагонали и перпендикулярность осей будущего монолитного каркаса.
Монтаж пространственных арматурных каркасов колонн
Вертикальная рабочая арматура — сталь класса А500С диаметром от 16 до 25 мм. Поперечные замкнутые хомуты d8 с шагом 200 мм в центральной зоне и сгущением шага до 100 мм в приопорных зонах (стык с плитой пола и плитой перекрытия). Вязка исключительно термически обработанной вязальной проволокой, обеспечивающей пластичность узлов. Защитный слой 30 мм строго зафиксирован пластиковыми фиксаторами-звёздочками.
Установка и юстировка щитовой опалубки колонн
Монтаж мелкощитовой опалубки с ламинированной фанерой 18 мм. Щиты стягиваются высокопрочными шпильками в защитных трубках ПВХ. Каждая колонна раскрепляется в двух взаимно перпендикулярных плоскостях винтовыми подкосами, что исключает смещение при высоком гидростатическом давлении бетонной смеси.
Заливка колонн бетоном B25 и уплотнение
Подача бетона класса B25 W6 F100 через автобетононасос с гасителем скорости. Бетонирование ведётся послойно (слоями по 40–50 см) с обязательным уплотнением глубинным высокочастотным вибратором с диаметром наконечника 38 мм. Контролируется отсутствие расслоения смеси и выхода цементного молочка через замки опалубки.
Монтаж объемной опалубки и армирование плиты перекрытия

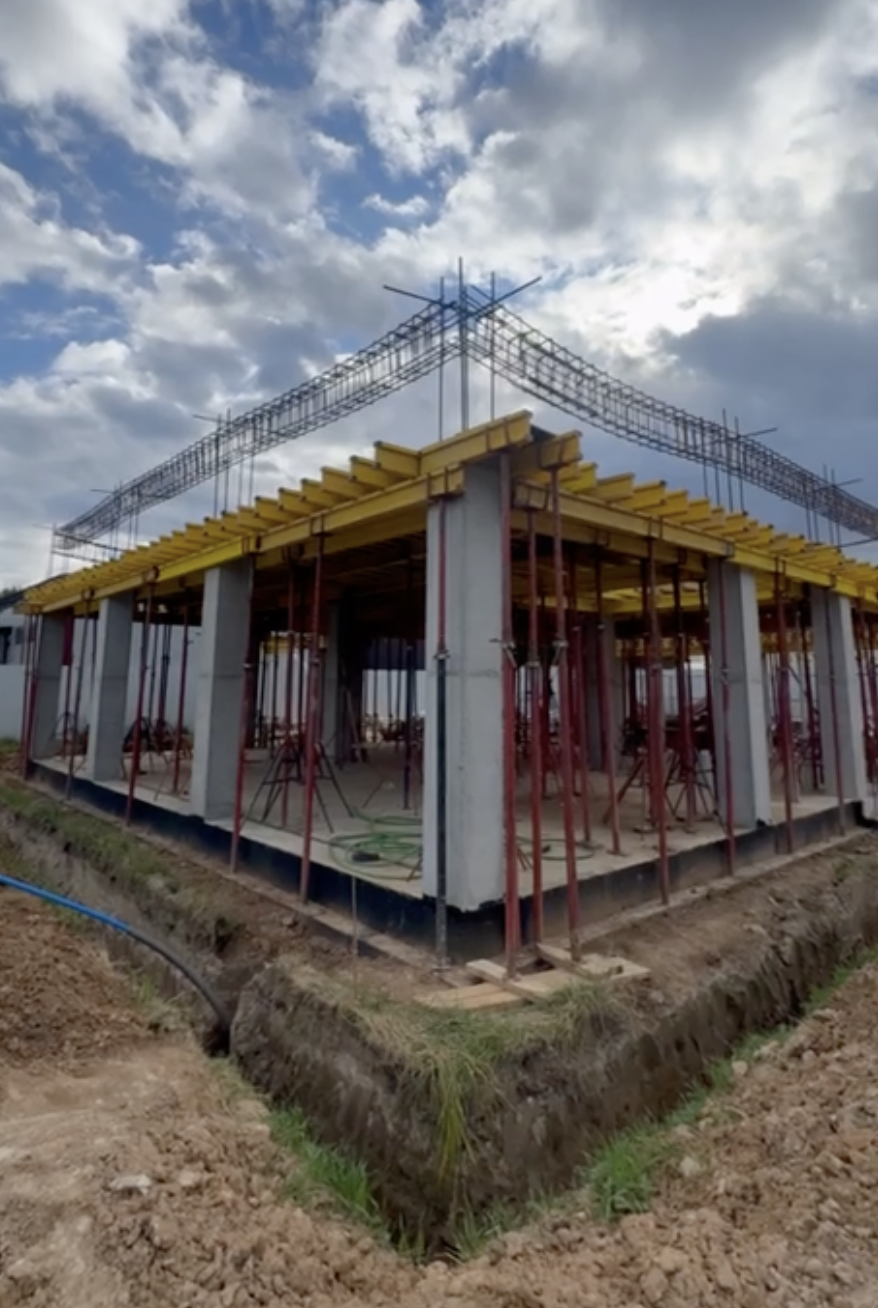

После набора колоннами распалубочной прочности устанавливается система телескопических стоек, треног и унивилок с шагом согласно расчету нагрузок. Укладываются продольные и поперечные деревянные двутавровые балки БДК-1 и палуба из ламинированной фанеры. Выполняется двухрядное армирование плиты перекрытия толщиной 200 мм сеткой 200×200 мм из арматуры d12–d14 А500С на фиксаторах «стульчик», с установкой противопродавливающих каркасов над каждой колонной.
Заливка плиты перекрытия и уход за бетоном
Непрерывный приём смеси B25 автобетононасосом с формированием единого монолитного поля площадью 210 м². Разравнивание по лазерным маякам и виброрейкой. Сразу после начального схватывания плита укрыта полиэтиленовой плёнкой и геотекстилем с постоянным влажностным уходом в течение 7 дней.
| Инженерный параметр | Фактическое значение на объекте |
|---|---|
| Тип несущего конструктива | Монолитный железобетонный безбалочный каркас |
| Количество несущих колонн | 20 штук (основной периметр и внутренние опорные узлы) |
| Сечение колонн | 300×300 мм (внутренние узлы) и 250×250 мм (фасадные узлы) |
| Толщина монолитной плиты перекрытия | 200 мм (в соответствии с расчетом пролетов по СП 63.13330) |
| Общая площадь перекрытия | 210 м² (жилая зона дома + крыльца) |
| Класс и марка бетона | B25 (М350), водонепроницаемость W6, морозостойкость F100 |
| Суммарный объем бетонирования | 47.5 м³ (колонны ~5.5 м³ + плита перекрытия ~42.0 м³) |
| Масса арматурной стали А500С | 5.2 тонны (d8, d12, d14, d16, d25) |
| Срок реализации этапа «под ключ» | 24 рабочих дня |

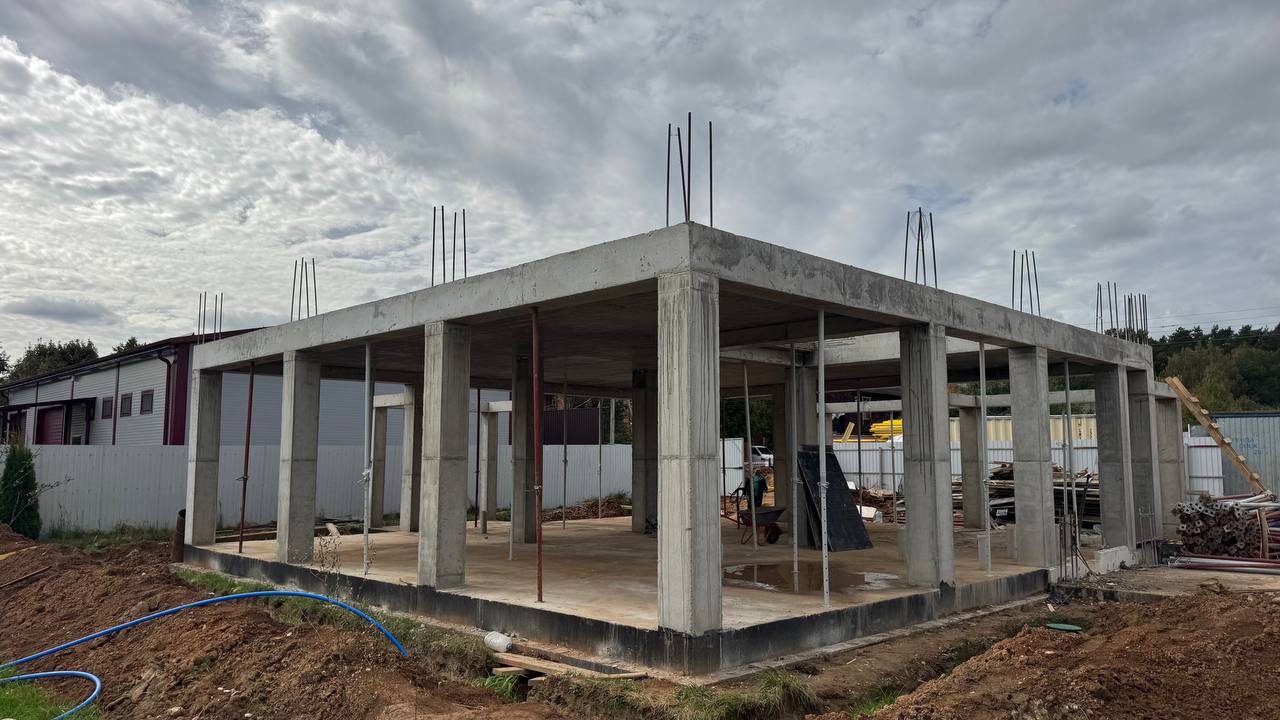

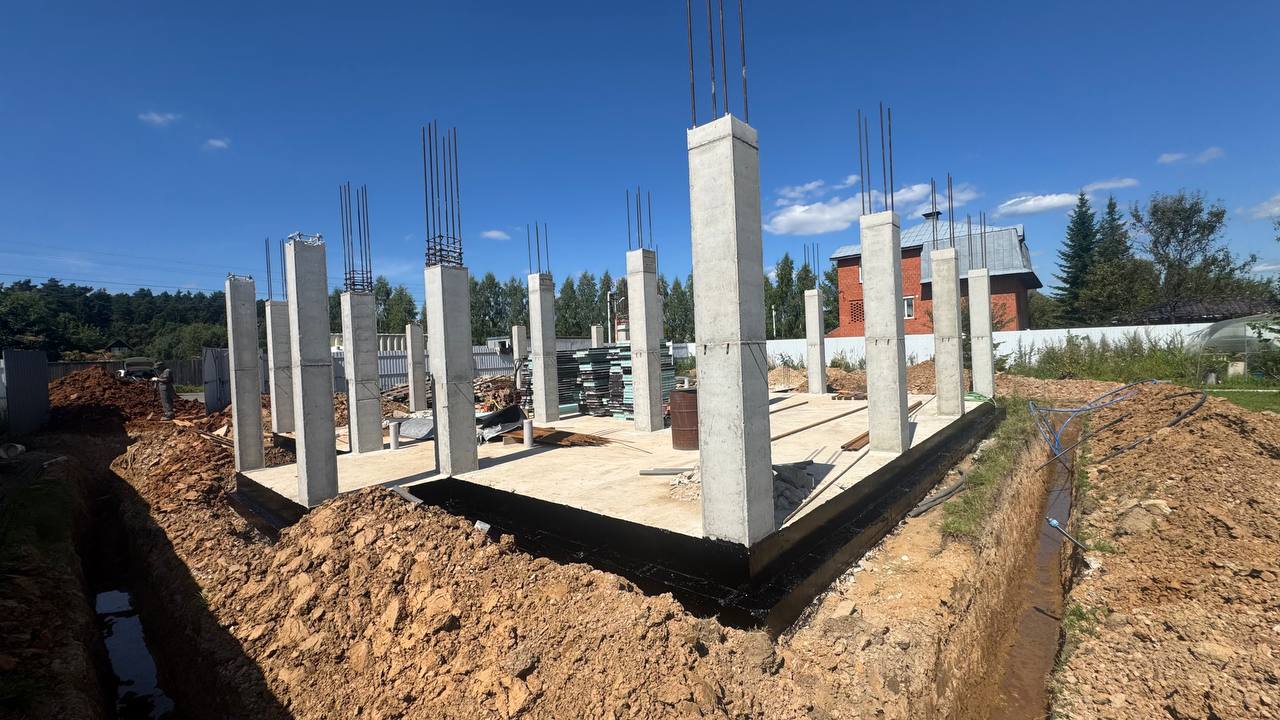

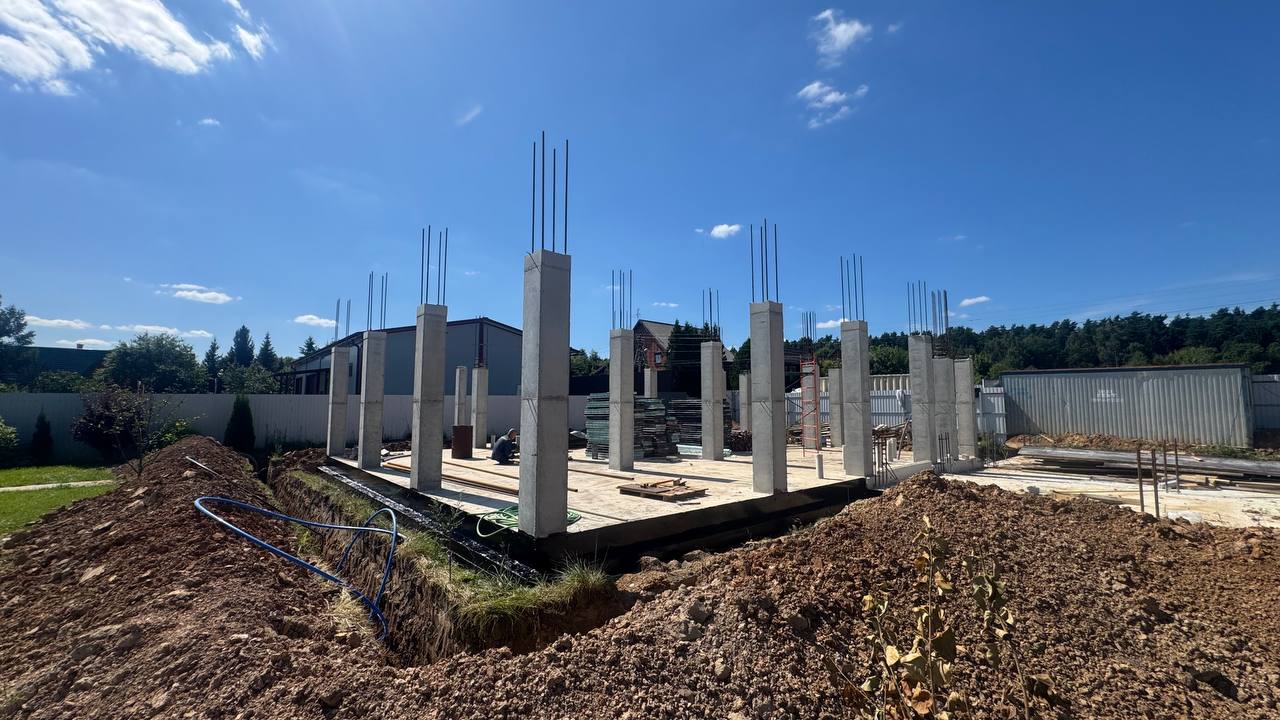

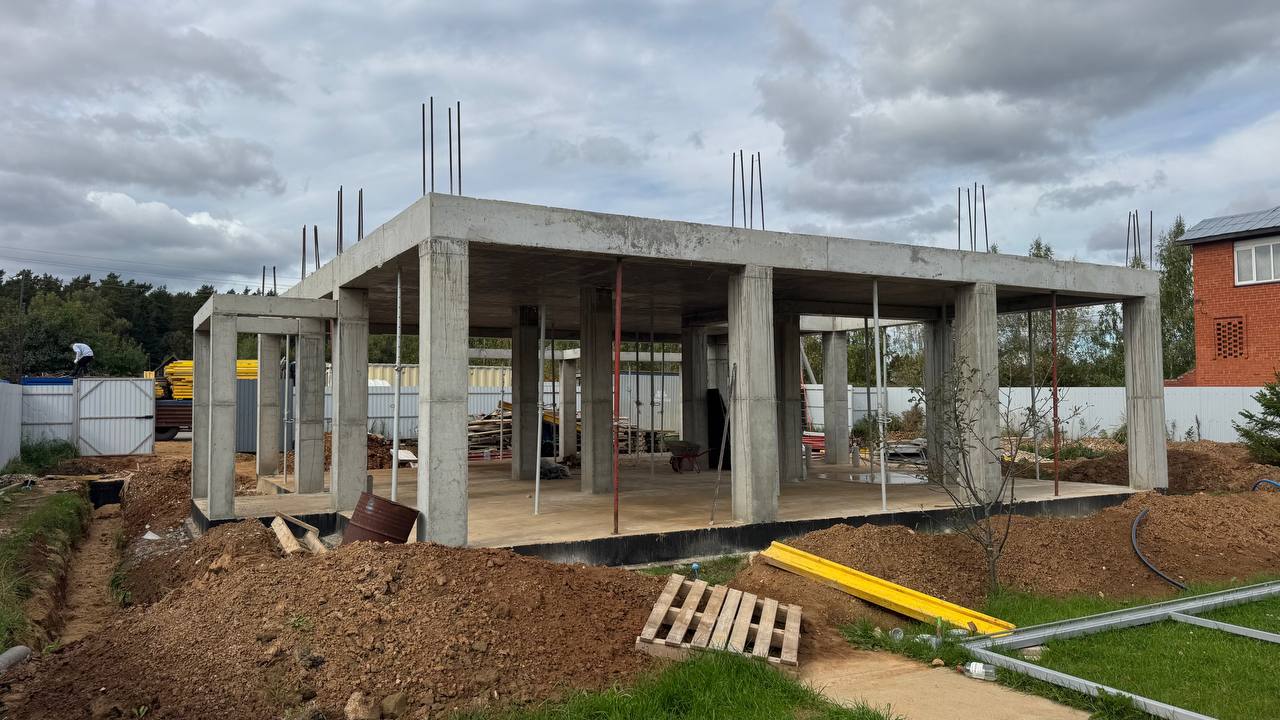

Фоторепортаж с площадки объекта
Фиксация узлов армирования, раскрепления опалубочных систем и готовой геометрии монолитного каркаса:
Итог этапа
Монолитный каркас первого этажа и плита перекрытия выполнены в строгом соответствии с проектом КЖ и нормами СП 63.13330 / СП 70.13330. В конструкции отсутствуют холодные швы, отклонения осей не превысили 3 мм, геометрия обеспечивает идеальную плоскость для монтажа панорамного остекления. Объект передан заказчику в 100% готовности к каменным работам и возведению второго этажа.
